Dans les secteurs tertiaire et industriel, la maîtrise des consommations énergétiques constitue désormais un enjeu majeur. La hausse des coûts de l’énergie, les évolutions réglementaires, les objectifs de décarbonation couplée à la recherche de compétitivité poussent les acteurs à mieux comprendre le comportement réel de leurs bâtiments et installations.

Dans ce contexte, la thermographie infrarouge s’est progressivement imposée comme un outil d’analyse particulièrement pertinent.

Grâce à une caméra thermique, il devient possible de visualiser les écarts de température (invisibles à l’œil nu) et d’identifier rapidement des anomalies pouvant être à l’origine de pertes énergétiques importantes. Longtemps réservée à des usages techniques spécialisés, cette technologie est aujourd’hui largement intégrée aux démarches d’audit énergétique, de maintenance préventive, de rénovation et d’optimisation énergétique.

L’intérêt de la thermographie infrarouge

Une caméra thermique détecte le rayonnement électromagnétique émis par les corps dans le domaine de l’infrarouge thermique du spectre électromagnétique, généralement compris entre 8 et 14 µm de longueur d’onde.

Ce rayonnement, directement lié à la température de surface et aux propriétés radiatives des matériaux, est capté par un détecteur infrarouge puis converti en une cartographie thermique appelée thermogramme. Les différentes couleurs du thermogramme correspondent à des plages de température définies et permettent de visualiser les gradients thermiques, les flux de chaleur ainsi que les anomalies thermiques affectant un bâtiment, un équipement ou un procédé industriel.

L’objectif de la thermographie n’est pas simplement de “voir la chaleur”. Son véritable intérêt réside dans sa capacité à révéler les symptômes de dysfonctionnements énergétiques ou techniques. Une campagne thermographique permet ainsi d’identifier des défauts d’isolation, des ponts thermiques, des infiltrations d’air, des déséquilibres de chauffage, des pertes sur réseaux, des échauffements électriques ou encore des dérives de fonctionnement sur des équipements industriels.

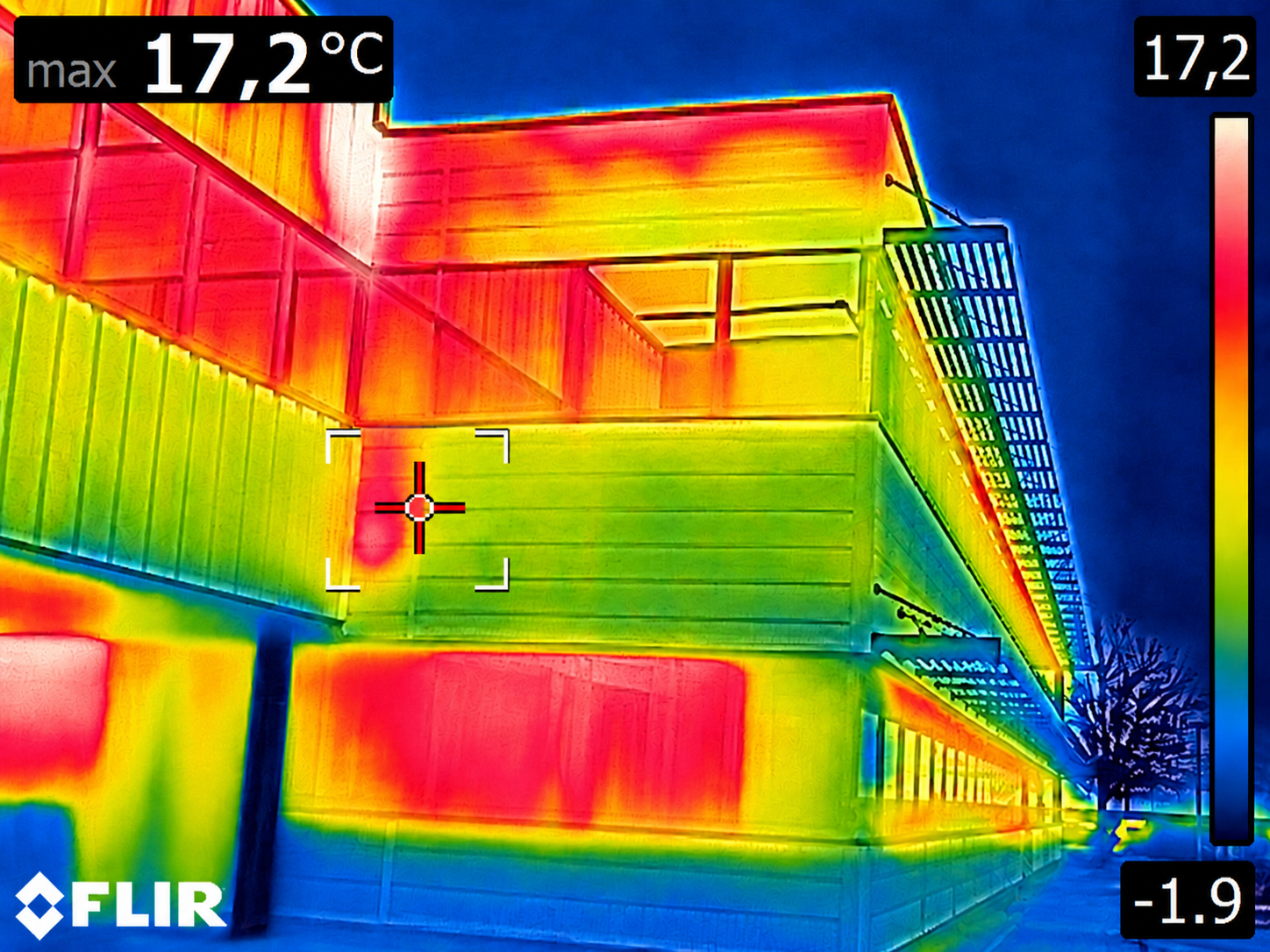

Dans le tertiaire, les inspections thermiques concernent principalement l’enveloppe des bâtiments et les installations techniques. Les thermogrammes permettent par exemple de détecter des déperditions importantes en toiture, des défauts d’étanchéité à l’air au niveau des menuiseries ou des réseaux de chauffage insuffisamment calorifugés. Ils apportent également une lecture des problématiques d’inconfort thermique rencontrées par les occupants.

Dans l’industrie, les applications sont particulièrement nombreuses. La thermographie est utilisée pour surveiller les armoires électriques, les moteurs, les compresseurs, les échangeurs, les installations frigorifiques, les fours ou encore les réseaux vapeur. Elle permet non seulement d’identifier des pertes énergétiques mais également d’anticiper certains risques de défaillance. Un simple point chaud sur une connexion électrique peut ainsi révéler un défaut susceptible de provoquer une panne importante quelques semaines plus tard.

Le principal avantage de la caméra thermique réside dans son caractère non intrusif :  mes analyses peuvent être réalisées sans arrêt de production ni perturbation de l’activité du bâtiment. Les équipements sont observés dans leurs conditions réelles de fonctionnement, ce qui permet d’obtenir une vision particulièrement pertinente des dérives énergétiques.

Le déroulé d’une campagne thermographique

La qualité d’une analyse thermique dépend fortement des conditions dans lesquelles les mesures sont réalisées. Une campagne thermographique nécessite une méthodologie rigoureuse et une bonne compréhension des phénomènes thermiques. Et, avant toute intervention, il est indispensable de définir précisément les objectifs de l’analyse.

Selon les cas, la campagne pourra viser l’identification de déperditions thermiques, la préparation d’un projet de rénovation, l’optimisation d’un procédé industriel, la recherche de dysfonctionnements ou encore la maintenance préventive d’équipements.

Dans le cadre d’une analyse thermographique des bâtiments, les conditions environnementales et météorologiques constituent un paramètre déterminant pour garantir la fiabilité des mesures. Les recommandations issues des normes NF EN ISO 6781-1 et des guides d’application associés préconisent généralement un différentiel de température entre l’intérieur et l’extérieur supérieur à 10 °C, maintenu pendant plusieurs heures, afin de générer des flux thermiques suffisamment marqués pour permettre l’identification qualitative des irrégularités thermiques de l’enveloppe.

Dans l’industrie, les inspections sont réalisées lorsque les installations fonctionnent dans des conditions stabilisées. L’objectif est d’observer les équipements dans leur régime normal de fonctionnement afin de détecter les écarts thermiques révélateurs d’anomalies ou de pertes énergétiques.

Lors de la campagne, l’opérateur réalise différentes prises de vue thermiques tout en collectant des informations complémentaires sur le fonctionnement des installations, les températures ambiantes, les caractéristiques des matériaux ou les conditions d’exploitation. Cette étape est fondamentale car un thermogramme ne peut jamais être interprété correctement sans son contexte technique.

Comment analyser un thermogramme ?

L’interprétation d’un thermogramme constitue l’une des phases les plus critiques d’une campagne de thermographie infrarouge. Contrairement à une image visible classique, un thermogramme représente une distribution apparente de températures de surface résultant des échanges thermiques et du rayonnement infrarouge émis, transmis ou réfléchi par les matériaux observés. L’analyse ne peut donc pas se limiter à une lecture visuelle des contrastes thermiques. Une élévation locale de température ne traduit pas systématiquement une anomalie, de la même manière qu’une zone froide n’indique pas nécessairement un défaut thermique. L’interprétation doit être replacée dans son contexte thermodynamique, constructif et fonctionnel. Conformément aux recommandations de la norme NF EN ISO 6781 relative à la détection des irrégularités thermiques dans les enveloppes de bâtiments, l’analyse repose principalement sur l’identification d’écarts thermiques significatifs entre zones comparables placées dans des conditions similaires.

Sur l’enveloppe d’un bâtiment, une élévation localisée de température peut révéler une discontinuité d’isolation, un pont thermique structurel, une infiltration d’air parasite ou encore un défaut d’étanchéité.

Dans le domaine industriel, un échauffement ponctuel observé sur une connexion électrique peut traduire une augmentation de résistance liée à un mauvais serrage, une surcharge électrique ou une dégradation du composant. Sur des réseaux hydrauliques ou vapeur, les gradients thermiques permettent fréquemment d’identifier des défauts de calorifugeage, des pertes thermiques diffuses ou des déséquilibres hydrauliques.

L’interprétation des données thermographiques nécessite également une prise en compte rigoureuse des propriétés radiatives des matériaux, et notamment de leur émissivité. L’émissivité correspond à la capacité d’une surface à émettre un rayonnement infrarouge par rapport à un corps noir de référence. Ce paramètre influence directement la précision des températures apparentes mesurées par la caméra thermique. Les matériaux métalliques polis ou faiblement oxydés présentent généralement de faibles coefficients d’émissivité et un fort pouvoir réfléchissant, ce qui peut générer des erreurs significatives de mesure. À l’inverse, les matériaux de construction courants tels que le béton, les enduits ou les surfaces peintes mates présentent des émissivités élevées permettant une mesure plus fiable.

Les phénomènes de réflexion thermique constituent ainsi l’une des principales limites de la thermographie infrarouge. Une surface métallique peut par exemple apparaître anormalement chaude simplement en raison de la réflexion du rayonnement solaire, du ciel ou d’un équipement voisin à haute température.

La température observée correspond alors non pas à la température réelle de la surface mais à une combinaison complexe entre rayonnement émis et rayonnement réfléchi. Afin de limiter ces biais d’interprétation, l’opérateur doit adapter les paramètres de la caméra thermique (notamment l’émissivité, la température réfléchie apparente et la distance de mesure) tout en multipliant les angles d’observation et les analyses comparatives.

Les résultats issus d’une campagne thermographique apportent néanmoins des enseignements particulièrement précieux dans le cadre des démarches de performance énergétique et de maintenance. Dans les bâtiments tertiaires, les thermogrammes permettent fréquemment de mettre en évidence des infiltrations d’air, des ponts thermiques structurels, des défauts d’isolation de l’enveloppe ou des déséquilibres sur les systèmes de chauffage et de ventilation, parfois difficilement détectables lors d’une inspection visuelle classique. Dans l’industrie, la thermographie infrarouge constitue un outil particulièrement efficace pour identifier les pertes thermiques sur les réseaux, les échauffements anormaux sur les équipements électriques, les dérives de fonctionnement des procédés ou encore les surconsommations énergétiques associées à certains équipements en régime dégradé.

De l’analyse thermique à la stratégie de rénovation énergétique

La thermographie infrarouge ne constitue pas une finalité technique isolée mais un outil d’investigation s’intégrant dans une démarche globale d’amélioration de la performance énergétique des bâtiments et des installations industrielles. Les données thermographiques permettent d’alimenter les diagnostics énergétiques, les stratégies de rénovation ainsi que les démarches de pilotage et d’optimisation des consommations en apportant une lecture spatialisée des phénomènes de transfert thermique et des dysfonctionnements énergétiques.

Dans les opérations de rénovation énergétique, l’un des principaux enjeux réside dans la priorisation des investissements. Les contraintes budgétaires ne permettent généralement pas de traiter simultanément l’ensemble des défaillances identifiées sur un site tertiaire ou industriel. La thermographie infrarouge permet alors d’objectiver les arbitrages techniques en localisant précisément les zones de déperdition énergétique, les discontinuités d’isolation, les défauts de régulation ou les équipements présentant des dérives de fonctionnement. L’analyse des thermogrammes contribue ainsi à hiérarchiser les actions correctives selon leur criticité énergétique, leur impact sur les consommations et leur pertinence technico-économique.

Dans le secteur du bâtiment, les investigations thermographiques viennent compléter les audits énergétiques réglementaires et les analyses de performance de l’enveloppe conformément aux approches développées dans les normes relatives à la performance énergétique des bâtiments telles que les référentiels International Organization for Standardization ISO 50001 pour le management de l’énergie ou encore les méthodologies d’audit énergétique de la série EN 16247. Les thermogrammes permettent notamment de mettre en évidence des phénomènes difficilement identifiables par une simple inspection visuelle : ponts thermiques structurels, infiltrations d’air parasites, défauts de continuité de l’isolant, déséquilibres hydrauliques ou surchauffes anormales sur les équipements techniques.

Dans l’industrie, la thermographie infrarouge constitue également un outil particulièrement pertinent pour l’optimisation énergétique des procédés et la réduction des pertes thermiques diffuses. Les campagnes de mesure permettent d’identifier des dérives sur les réseaux vapeur, les échangeurs thermiques, les installations frigorifiques, les systèmes de compression d’air ou encore les équipements électriques à forte intensité énergétique. Les anomalies détectées peuvent être corrélées aux consommations réelles du site afin d’évaluer les gains énergétiques associés aux actions correctives envisagées.

Au-delà de la phase de diagnostic, la thermographie intervient également comme outil de contrôle et de vérification des performances après travaux. Elle permet de valider la qualité de mise en œuvre des solutions installées en vérifiant notamment la continuité de l’isolation thermique, la suppression des ponts thermiques résiduels, le comportement des réseaux hydrauliques ou encore le fonctionnement des équipements de traitement d’air et de production thermique. Cette approche contribue à sécuriser les performances énergétiques attendues et à limiter les écarts entre performances théoriques et performances réelles d’exploitation.

La thermographie infrarouge s’intègre par ailleurs pleinement dans les démarches de management de l’énergie et d’amélioration continue des performances énergétiques des bâtiments et des installations industrielles. Couplée aux outils de suivi énergétique, aux systèmes de supervision technique et aux démarches de maintenance préventive, elle permet d’identifier précocement les dérives thermiques, les pertes énergétiques diffuses ainsi que les dysfonctionnements d’exploitation susceptibles d’altérer le rendement global des installations. L’analyse périodique des thermogrammes contribue ainsi à améliorer la fiabilité des équipements, optimiser les conditions d’exploitation et maintenir dans le temps les niveaux de performance énergétique visés.

Dans ce contexte, l’exploitation pertinente des données thermographiques nécessite une approche globale associant analyse énergétique, compréhension des usages et maîtrise des équipements techniques. C’est dans cette logique que Step one to transition accompagne les acteurs tertiaires et industriels dans leurs démarches d’audit, de rénovation et d’optimisation énergétique en mobilisant la thermographie infrarouge comme un véritable outil d’aide à la décision au service de la performance énergétique et de la décarbonation.
